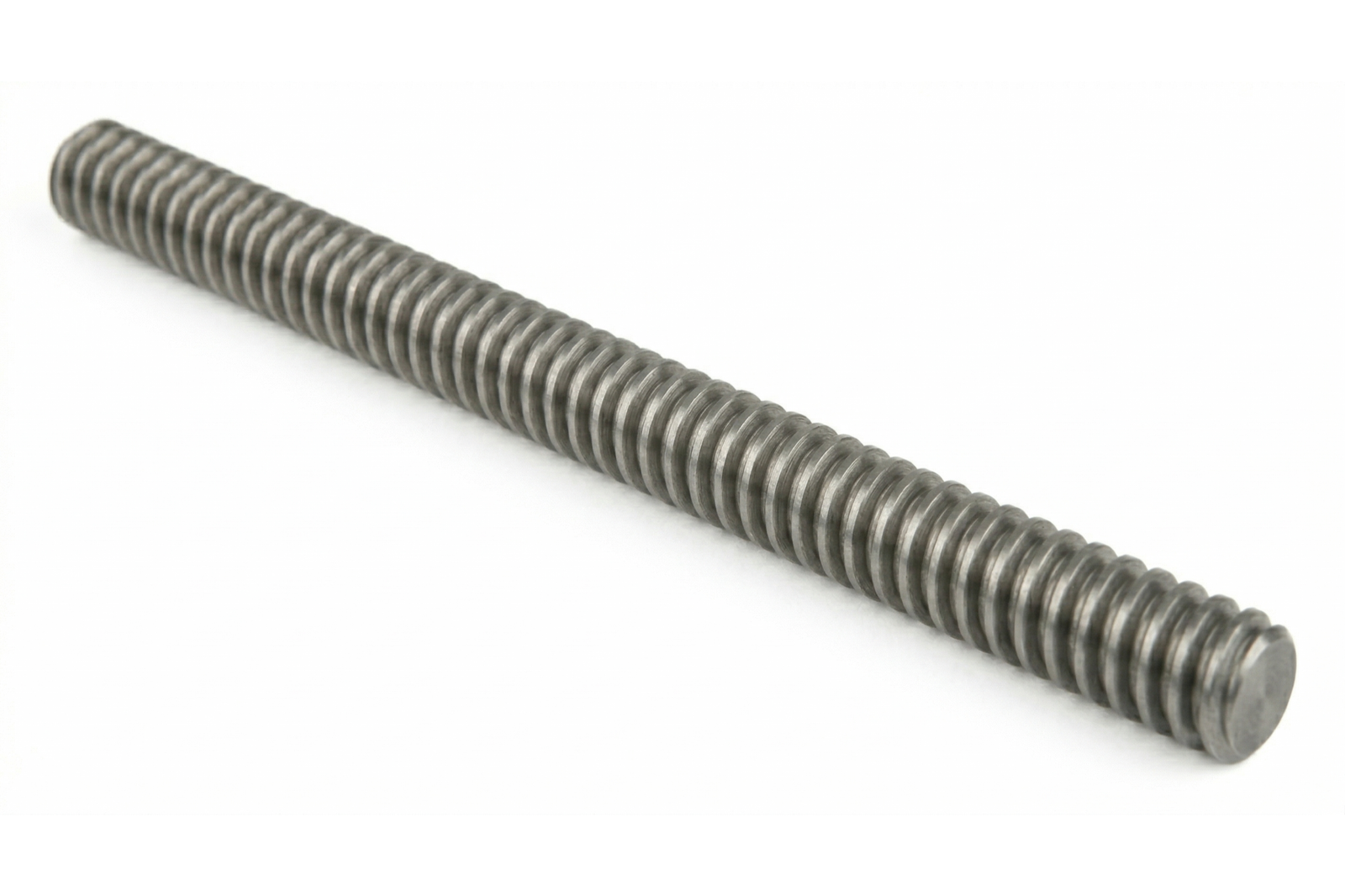

Trapezgewindespindel

Trapezgewindespindel
    Zurücksetzen

  • Hinweis: Standardmaße: 500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm
    Andere Längen verursachen Zuschnittkosten (siehe Preishinweise unten).

    Hinweis: Standardmaße: 500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm
    Andere Längen verursachen Zuschnittkosten (siehe Preishinweise unten).

    Hinweis: Standardmaße: 500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm
    Andere Längen verursachen Zuschnittkosten (siehe Preishinweise unten).

    Hinweis: Standardmaße: 500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm
    Andere Längen verursachen Zuschnittkosten (siehe Preishinweise unten).

    Hinweis: Standardmaße: 500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm
    Andere Längen verursachen Zuschnittkosten (siehe Preishinweise unten).

    Hinweis: Standardmaße: 500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm
    Andere Längen verursachen Zuschnittkosten (siehe Preishinweise unten).

↻ Konfiguration neu starten

Weitere Varianten, Sonderanfertigungen und Staffelpreise erhalten Sie auf Anfrage!

Lieferzeit: 5-10 Tage

Alle verfügbaren Werkstoffe

Trapezgewindespindeln werden überwiegend als Antriebs- bzw. Bewegungsspindeln eingesetzt. Das Trapezgewinde besitzt ein Gewindeprofil in Form eines gleichschenkligen Trapezes mit einem Flankenwinkel von 30°.

Trapezgewindetriebe sind in der Regel selbsthemmend. Durch die Geometrie der Gewindeflanken können sie deutlich höhere Kräfte aufnehmen als beispielsweise metrische Gewindetriebe.

Im Vergleich zu Kugelgewindetrieben weisen Trapezgewindetriebe aufgrund der Gleitreibung zwischen Mutter und Spindel einen geringeren Wirkungsgrad auf. Durch die optimale Kombination von Spindel- und Mutternwerkstoff lassen sich die Reibwerte und damit auch der Wirkungsgrad jedoch deutlich verbessern.

Wir liefern sowohl ein- als auch mehrgängige Gewindespindeln in verschiedenen Durchmessern und Steigungen. Zusätzlich unterscheiden sich die Spindeln durch Drehrichtung, Genauigkeit, Werkstoff, Länge sowie durch mögliche Zapfenbearbeitungen.

Durchmesser

TR5, TR6, TR8, TR10, TR12, TR14, TR16, TR18, TR20, TR22, TR24, TR25, TR26, TR28, TR30, TR32, TR35, TR36, TR40, TR42, TR44, TR48, TR50, TR52, TR55, TR60, TR70, TR80, TR90, TR100

Steigung (Vorschub)

1.5, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 20

Gangzahl

Eingängig, 2-gängig, 4-gängig

Gewinderichtung

rechtsgängig, linksgängig

Material

Aluminium, Stahl C15, Stahl C45, Edelstahl V2A, Edelstahl V4A

Oberfläche

blank

MaxLaenge

1000, 2000, 3000, 4000, 5000, 6000

Produktsicherheit

Preishinweise

Transparenz über die Preisgestaltung im Konfigurator
(alle Zusatzkosten sind bereits im angezeigten Artikelpreis enthalten)

Für Bestellungen außerhalb der Standardmaße (500 mm, 1000 mm, 1500 mm, 2000 mm, 3000 mm) fallen Zuschnittkosten pro Stück an:

  • 1–9 Stück: 7,00 €

  • 10–24 Stück: 4,50 €

  • ab 25 Stück: 2,50 €

Unabhängig von der tatsächlichen Länge wird mindestens eine Länge von 500 mm berechnet.

Weitere Zusatzoptionen:

  • Beidseitige Handfase: 5,00 € / Stück

  • Richten: 15,00  € / Stück
